Mã: MU-4-434
MU-4-434 là một modem vô tuyến nhúng
hoạt động ở băng tần ISM 434 MHz được thiết kế như là sự kế thừa của MU-2-R với
hiệu suất chặn trong băng được cải thiện. Các lệnh chuyên dụng, được thiết kế
đặc biệt cho ứng dụng không dây, được cung cấp để xây dựng một loạt hệ thống
không dây, từ hệ thống điều khiển đơn giản đến hệ thống mạng rộng. Sử dụng các
lệnh, người dùng có thể tập trung vào việc thiết kế ứng dụng mà không cần biết
về các khía cạnh điều khiển và giao thức vô tuyến. Mã Reed-Solomon được sử dụng
để sửa lỗi chuyển tiếp (FEC) nhằm duy trì tính toàn vẹn của dữ liệu và cung cấp
giao tiếp không dây có độ tin cậy cao. MU-4-434 đáp ứng các yêu cầu của Quy
định về thiết bị vô tuyến RED của Châu Âu và Vương quốc Anh năm 2017, gồm CE và
UKCA.
Tính năng chuyển tiếp cho phép bạn mở
rộng phạm vi bằng cách sử dụng các đơn vị bổ sung (lên đến 10 đơn vị)
TÍNH NĂNG, ĐẶC ĐIỂM
Giao diện UART với giao thức lệnh đơn
giản tương thích với MU-2-R
Băng tần 434 MHz ISM 127 kênh được lập
trình sẵn
Công suất 10 mW / 1 mW có thể lựa chọn
Sửa lỗi với mã Reed-Solomon
Chức năng lặp lại và tự động trả lời
lại
Trạm mục tiêu nhận tín hiệu và thu
nhận mức độ tiếng ồn
Hoạt động công suất thấp 42 mA ở 3 V /
TX
Chế độ minh bạch
Tuân thủ RED (EN300 220)
Quy định về thiết bị vô tuyến năm 2017
(Vương quốc Anh)
Có phiên bản 429 MHz (Nhật Bản)

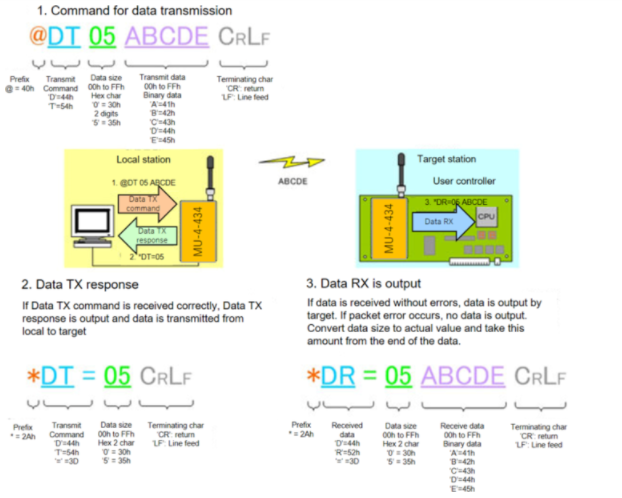

TRUYỀN DỮ LIỆU HÀNG LOẠT VỚI CÁC LỆNH ĐƠN GIẢN, ĐƯỢC CHỈ
ĐỊNH
MU-4-434 sử dụng các lệnh chuyên dụng, đơn giản, độc đáo
của Circuit Design. Thiết lập kênh và tất cả các điều khiển khác đều có thể
được thực hiện bằng các lệnh.
Ví dụ 2: Thay đổi kênh thành 08
@ CH08
Lưu ý: Việc truyền lệnh giống như MU-2-R, tuy
nhiên có sự khác biệt về thời gian giữa
MU-2-R và MU-4-434

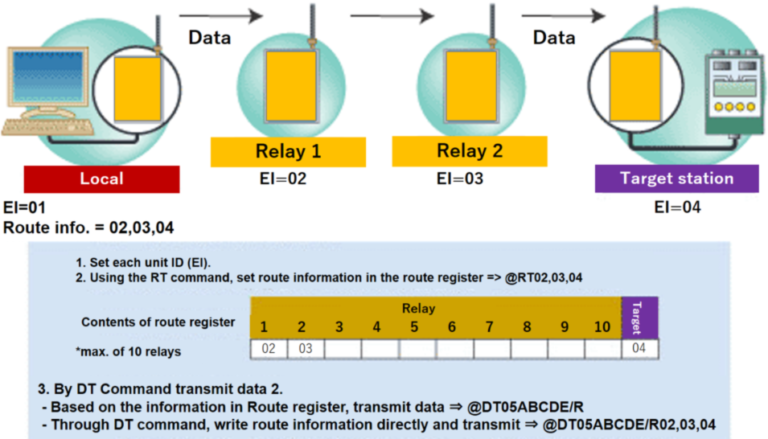

Ví dụ về truyền dữ liệu (ABCDE) đến
trạm đích có ID thiết bị EI = 04 qua trạm chuyển tiếp 1 (EI = 02) và trạm
chuyển tiếp 2 (EI = 03).
MU-4-434 và MU-2-R không nên được sử
dụng cùng nhau khi sử dụng chức năng rơ le hoặc ACK. Để biết thêm thông tin chi
tiết, vui lòng liên hệ Thiết kế vi mạch.
GIẢI MÃ SOLOMON REED
Một trong số các mã khối FEC, nó có
khả năng sửa lỗi tốt và đặc tính sửa lỗi dữ liệu gây ra bởi tiếng ồn bùng phát.
Mã Reed-Solomon được sử dụng trong đĩa compact, truyền thông vệ tinh và phát
sóng truyền hình kỹ thuật số.
MU-4-434 FEC
MU-4-434 sử dụng mã Reed-Solomon cho FEC,
giúp giảm lỗi xảy ra do nhiễu liên tục và / hoặc nhiễu ở mức tín hiệu nhận
thấp, đồng thời cải thiện độ nhạy nhận của thiết bị hơn 5 dB * 1.
| Error correction protocol data format *2 | | MU-4-434 data block |
|---|
| MU-4-434 data component: 1 to 255 bytes variable | | User data | Parity |
| Reed-Solomon code specification | Code: RS (255, 247) | | 1 – 32 bytes | 8 bytes |
| Primitive polynomial: X8 + X4 + X3 + X2 + 1 | | 33 – 64 bytes | 8 bytes |
| Interleave: None | | : | : |
| Error correction rate: 10% error or more | | 224 – 225 bytes | 8 bytes |
* 1 Ở chế độ xen kẽ / Được đo tại
Circuit Design, Inc.
* 2 Có các chế độ hoạt động có hoặc
không có sửa lỗi. Chọn chế độ thích hợp tùy thuộc vào tình hình tại trang web
và ứng dụng

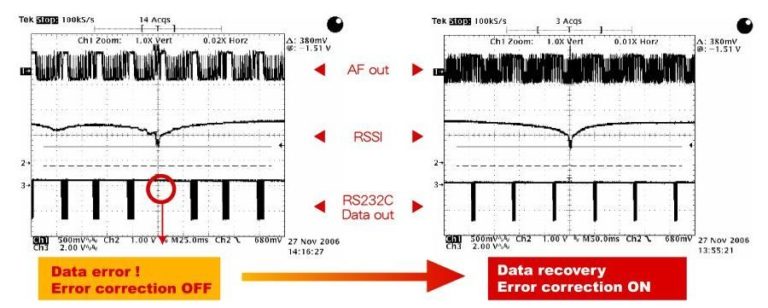

LÀM THẾ NÀO VÀ KHI NÀO FEC GIÚP KẾT
NỐI RF VÀ GIẢM LỖI KHI BỊ TIẾNG ỒN (ĐIỀU KIỆN ĐO: 4.800 BPS / KÍCH THƯỚC DỮ
LIỆU 4 BYTES)
Sửa
lỗi làm giảm ảnh hưởng từ tiếng ồn được tạo ra đột ngột hoặc liên tục tại một
điểm chết trong quá trình sử dụng thiết bị di động với nhiều đường dẫn.

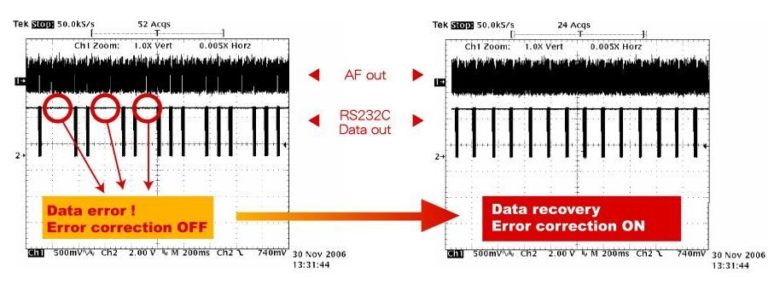

LỖI
TRONG TIẾNG ỒN NGẪU NHIÊN (ĐIỀU KIỆN ĐO: 4800 BPS / KÍCH THƯỚC DỮ LIỆU 32 BYTES
/ MỨC TÍN HIỆU ĐÃ NHẬN -114 DBM)
Sửa
lỗi làm giảm ảnh hưởng từ nhiễu ngẫu nhiên xuất hiện ở mức tín hiệu nhận được
thấp

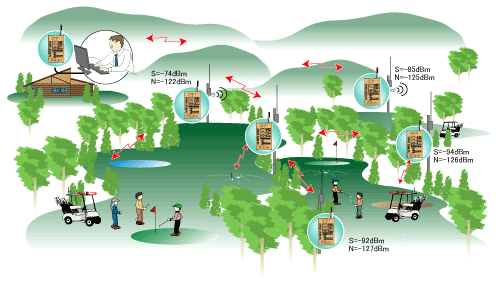

TRẠM
MỤC TIÊU NHẬN TÍN HIỆU VÀ ĐIỀU CHỈNH MỨC ĐỘ ỒN
Trạm
chính có thể thu được tín hiệu và mức độ nhiễu của trạm mục tiêu ở một khoảng
cách xa. Bằng cách sử dụng các giá trị này (và do đó tính toán SNR), có thể
đánh giá các điều kiện giao tiếp trong quá trình cài đặt.
CÁC ỨNG DỤNG
Đo từ xa - Giám sát môi trường, Đọc
đồng hồ, Các ứng dụng đo khác nhau
Telecontrol - Điều khiển từ xa cho
thiết bị công nghiệp
An ninh - Nhiều hệ thống báo động
và giám sát khác nhau
